    TLG型钢制拖链 JS.106006
    发布日期:2016/4/22 14:45:59
    产品浏览:3127 次
    产品分类:拖链系列产品
    订购热线:15930385188 13833801759
    描述

    JS.106006

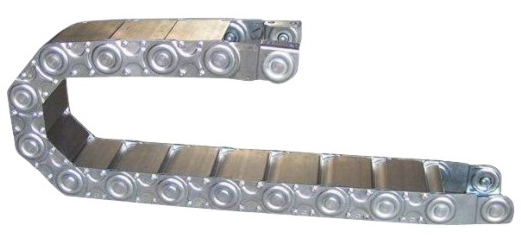

    TLG型钢制拖链
           TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板高度为35-150mm,可任意使用。
          TLG型钢制拖链其使用行程较大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
           拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm。
           链板的高度,也就是支撑板的高度,是由电缆较大直径决定的,机床较大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。

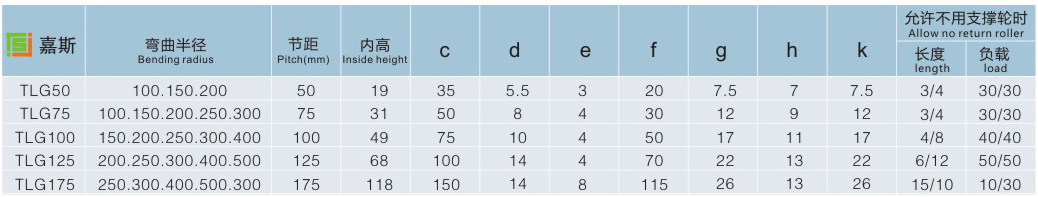

    弯曲半径要根据电缆的较大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。
           拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时。
            拖链的固定可根据机床的位置情况选择。固定角钢可放在外围或内周的拖链内或外部,一般情况联结部分在拖链内,而向外周。
